Tomografía eléctrica

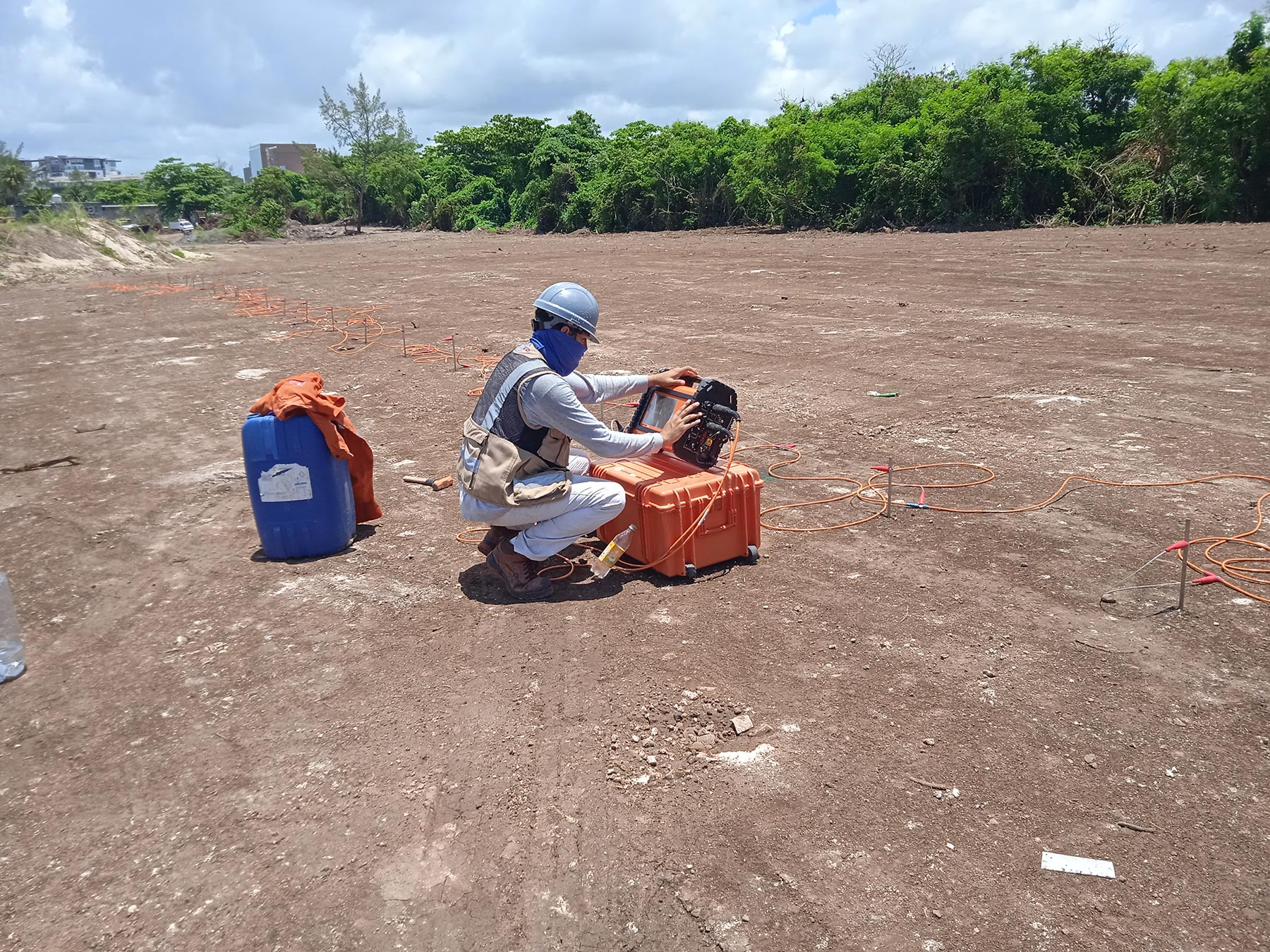

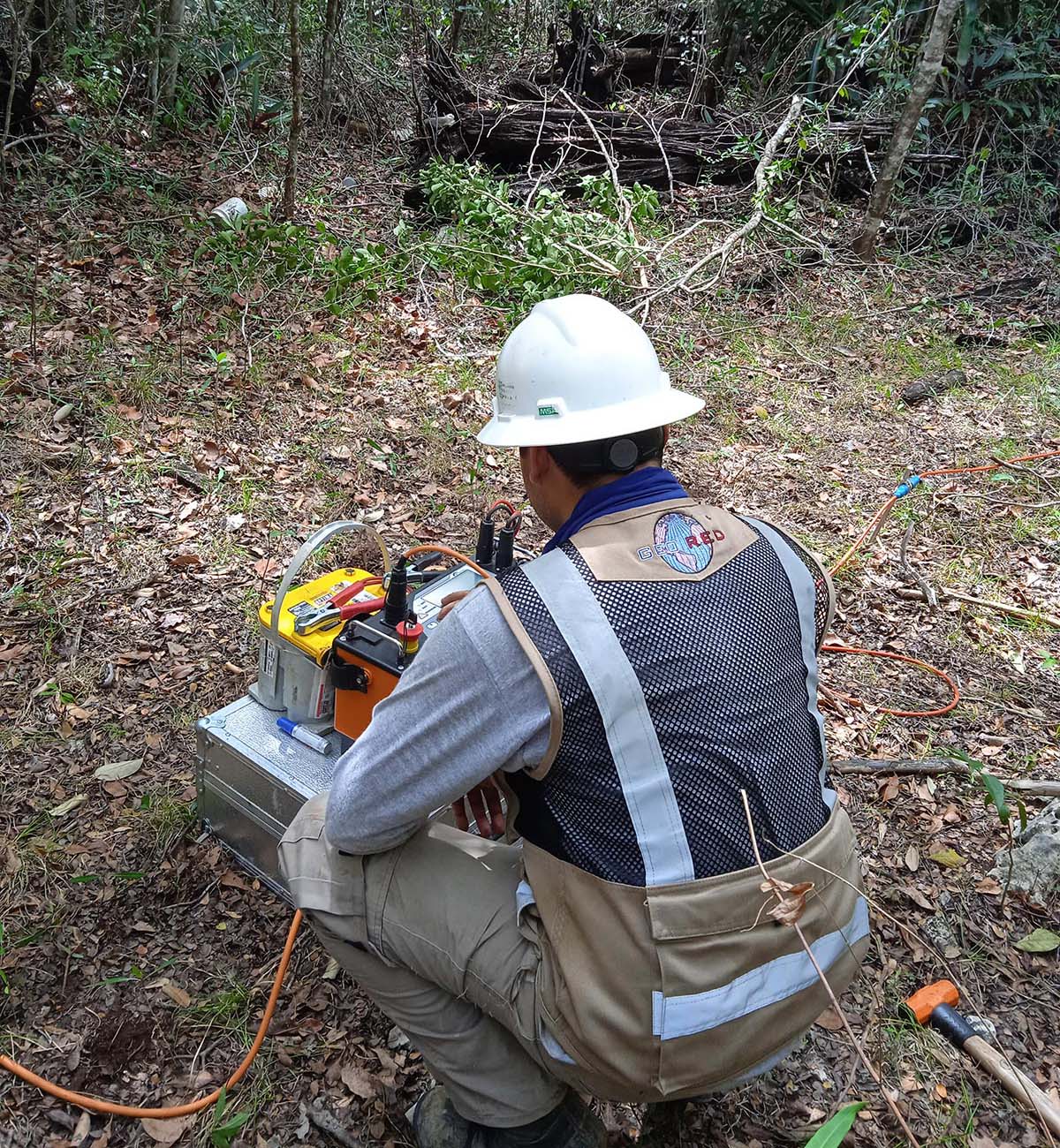

La Tomografía de Resistividad Eléctrica (TRS) es un método geoeléctrico que permite estudiar la resistividad eléctrica de los materiales del subsuelo utilizando la inyección controlada de corriente continua a través de una serie de electrodos colocados en la superficie (o entre sondeos).

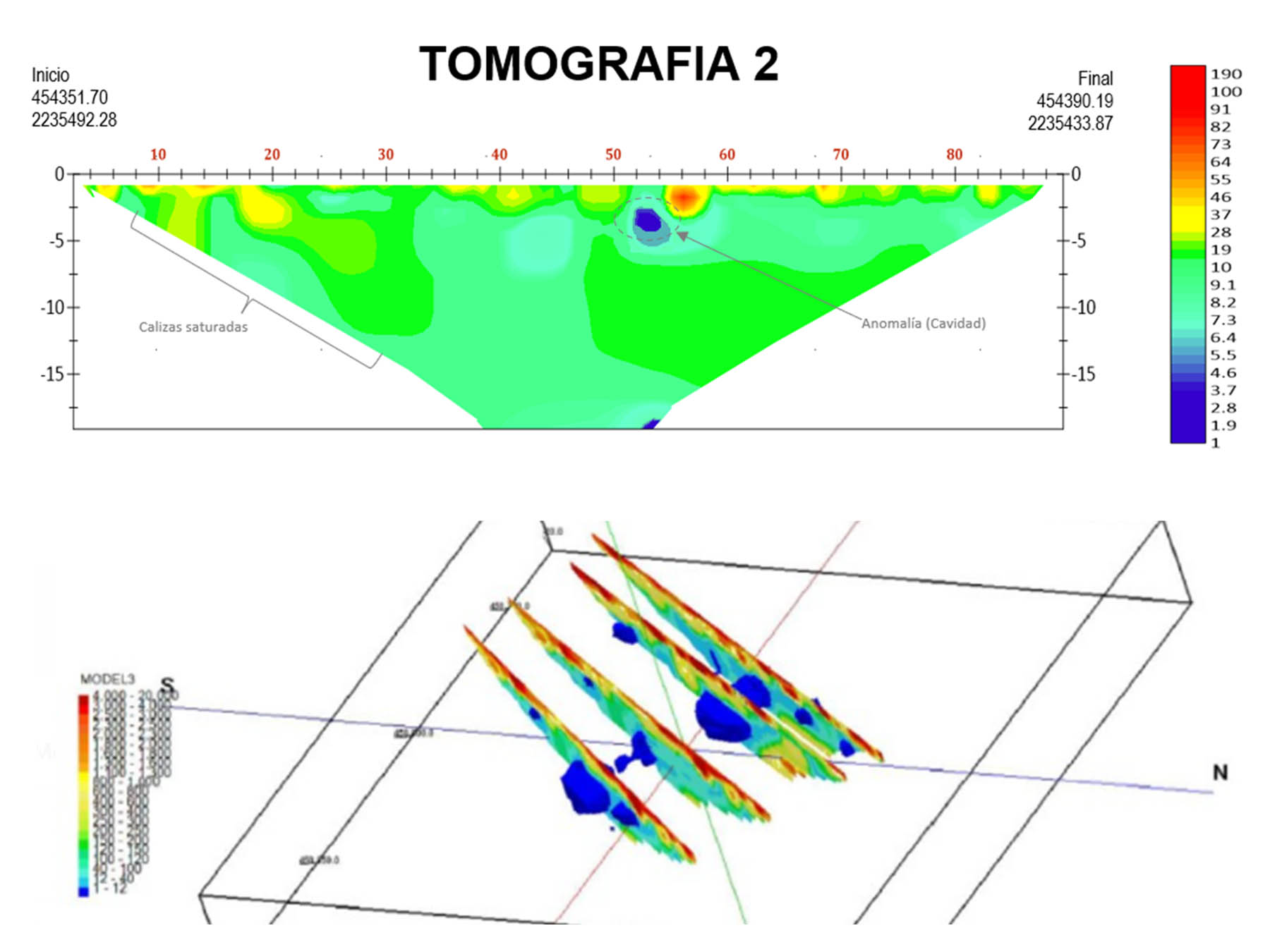

El método produce modelos (2D o 3D) que representan la distribución de resistividad eléctrica en el subsuelo, permitiendo obtener información cualitativa sobre el tipo de litología y el contenido de humedad en el terreno. Por lo tanto, la tomografía eléctrica es una potente herramienta para resolver problemas de ingeniería, medioambientales y en minería.

La tomografía eléctrica se basa en inyectar una corriente continua controlada en el terreno y medir la diferencia de potencial generada en una serie de electrodos colocados en el suelo o en un sondeo. La resistividad aparente (definida como el valor promedio de resistividad que tendría un medio homogéneo con la misma resistencia al paso de la corriente eléctrica) se calcula a partir de la intensidad de corriente inyectada, de la diferencia de voltaje inducida y de un coeficiente geométrico del dispositivo de medida. Recopilando automáticamente una gran cantidad de datos (miles de lecturas) es posible obtener una distribución densa de lecturas que permiten, mediante un proceso de inversión, generar modelos 2D o incluso 3D de resistividades del subsuelo.

tomografía eléctrica

Aplicaciones

  • Detección de cavernas // cenotes
  • Mapeo de zonas de riesgo por fracturamientos u oquedades
  • Localización de capas saturadas por nivel freático
  • Identificar la presencia de macizos rocosos
  • Localización de estructuras enterradas
  • Caracterización geológica general de un área

tomografía eléctrica
tomografía eléctrica
tomografía eléctrica

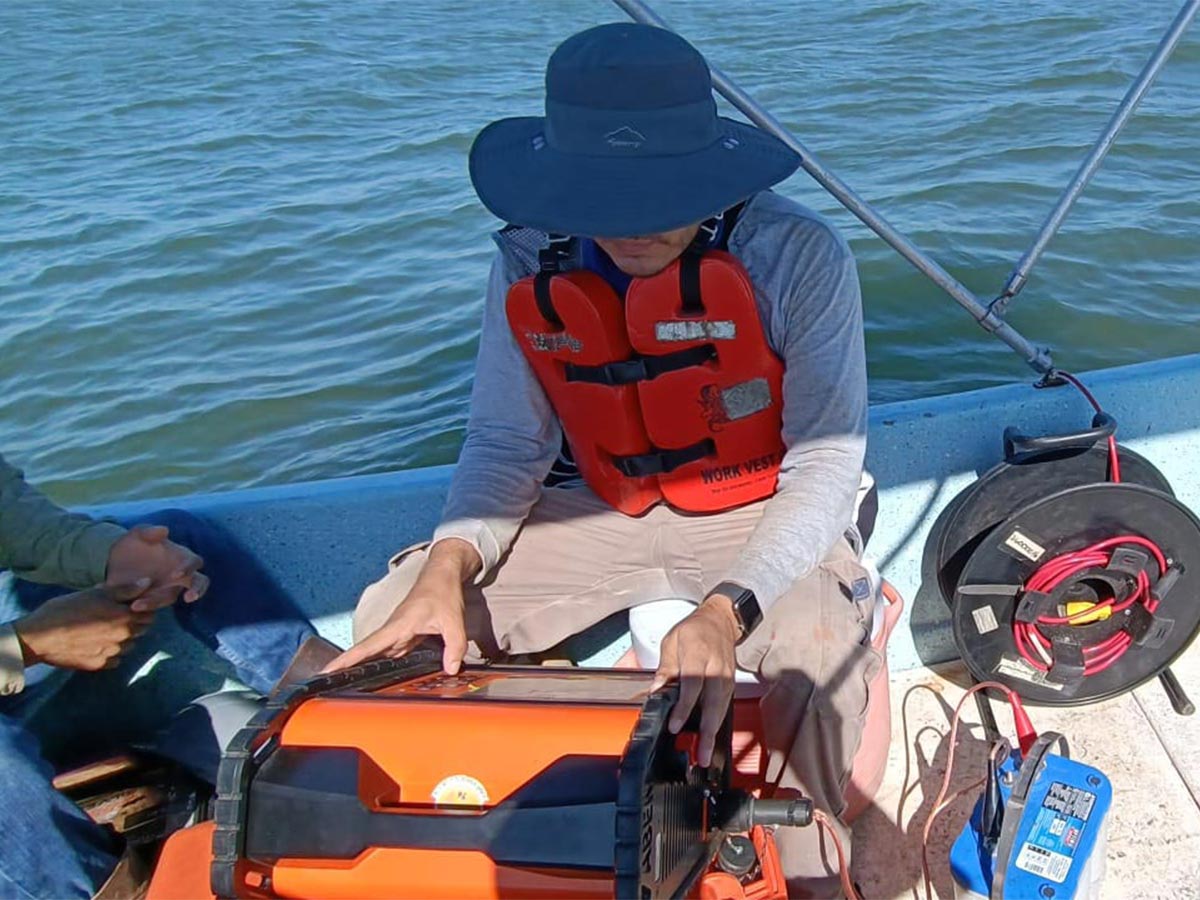

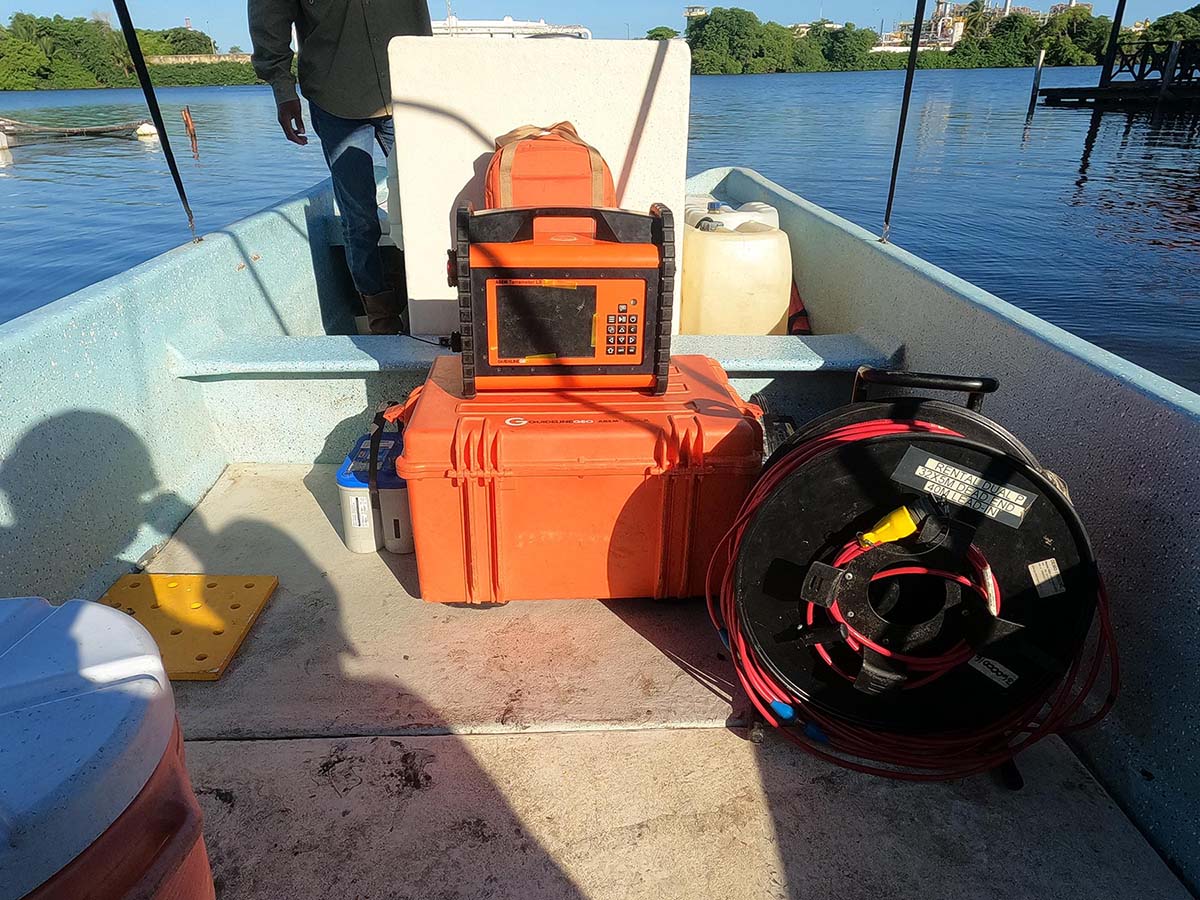

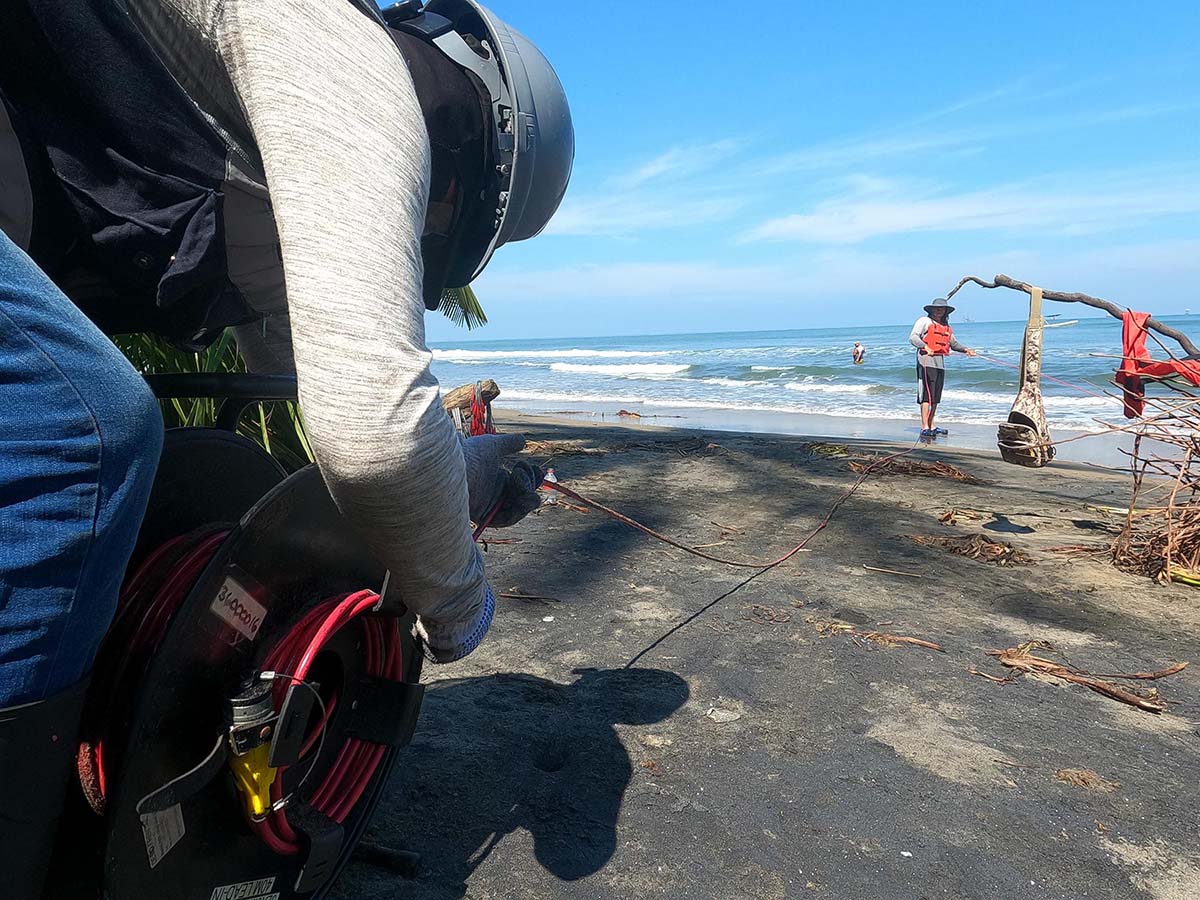

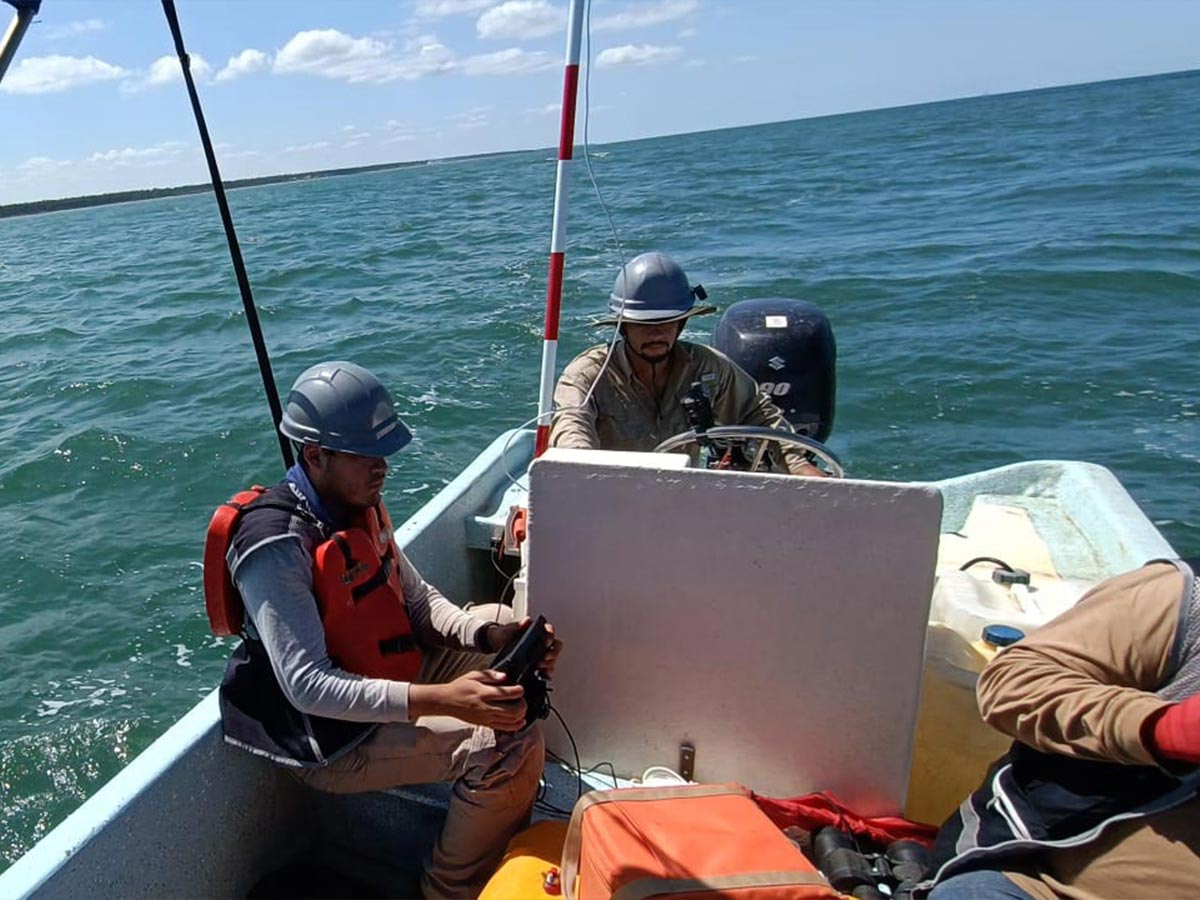

Aplicaciones marinas

tomografía eléctrica
tomografía eléctrica
tomografía eléctrica
tomografía eléctrica

PRUEBA DE INTEGRIDAD (PIT)

La Prueba de Integridad de Pilotes (PIT), también llamada Prueba Eco o Impedancia Mecánica, o como la norma ASTM D5882 se refiere a ella: “prueba de integridad de impacto de baja tensión», es un método de ensayo, no destructivo, que se usa para evaluar la integridad y/o longitud de elementos de cimentación profunda como pilas coladas in situ o pilotes.

La prueba de integridad de pilotes puede ser utilizada tanto para investigaciones forénsicas, en pilotes existentes, como para controlar la calidad de obras nuevas.

Daños que pueden identificarse:

  • Discontinuidades o vacíos de concreto en el elemento
  • Fracturamientos mayores
  • Estrechamientos o estrangulamientos
  • Contaminación de concreto con suelos
  • Juntas frías

El PIT emplea la teoría de la propagación de onda, el cual consiste en generar una onda, con ayuda de un martillo, sobre la superficie del pilote, esta onda se propagará a lo largo del pilote hasta encontrar el contacto con el suelo, donde la onda se reflejará y volverá a superficie, el tiempo que gasta la onda en realizar esto será medido por un acelerómetro ubicado sobre la superficie del pilote. A continuación, se muestran los resultados de dos pruebas PIT donde se muestra un pilote intacto y otro con daño.

pruebas pit
pruebas pit

SISMICA DE POZO DOWN HOLE

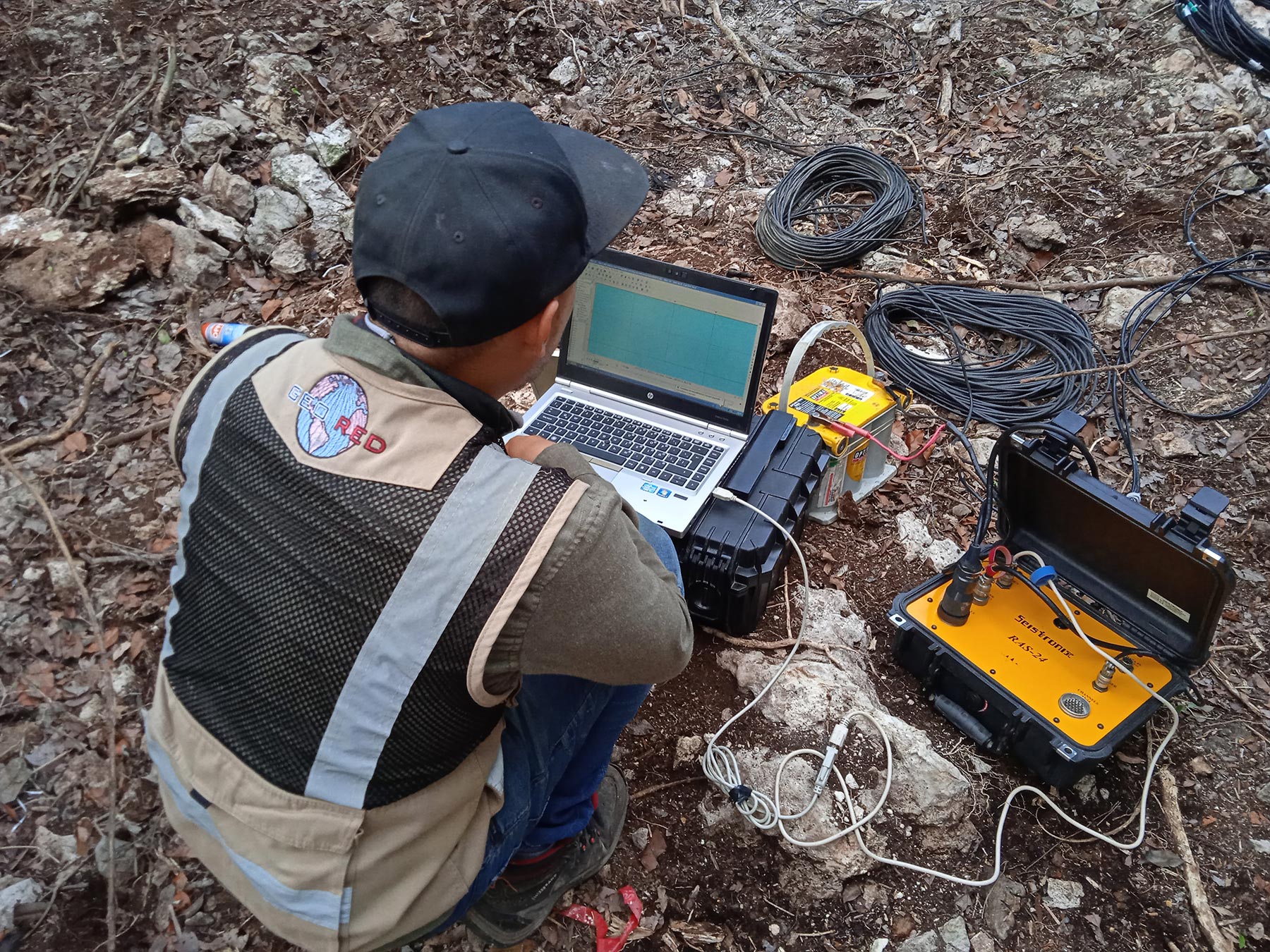

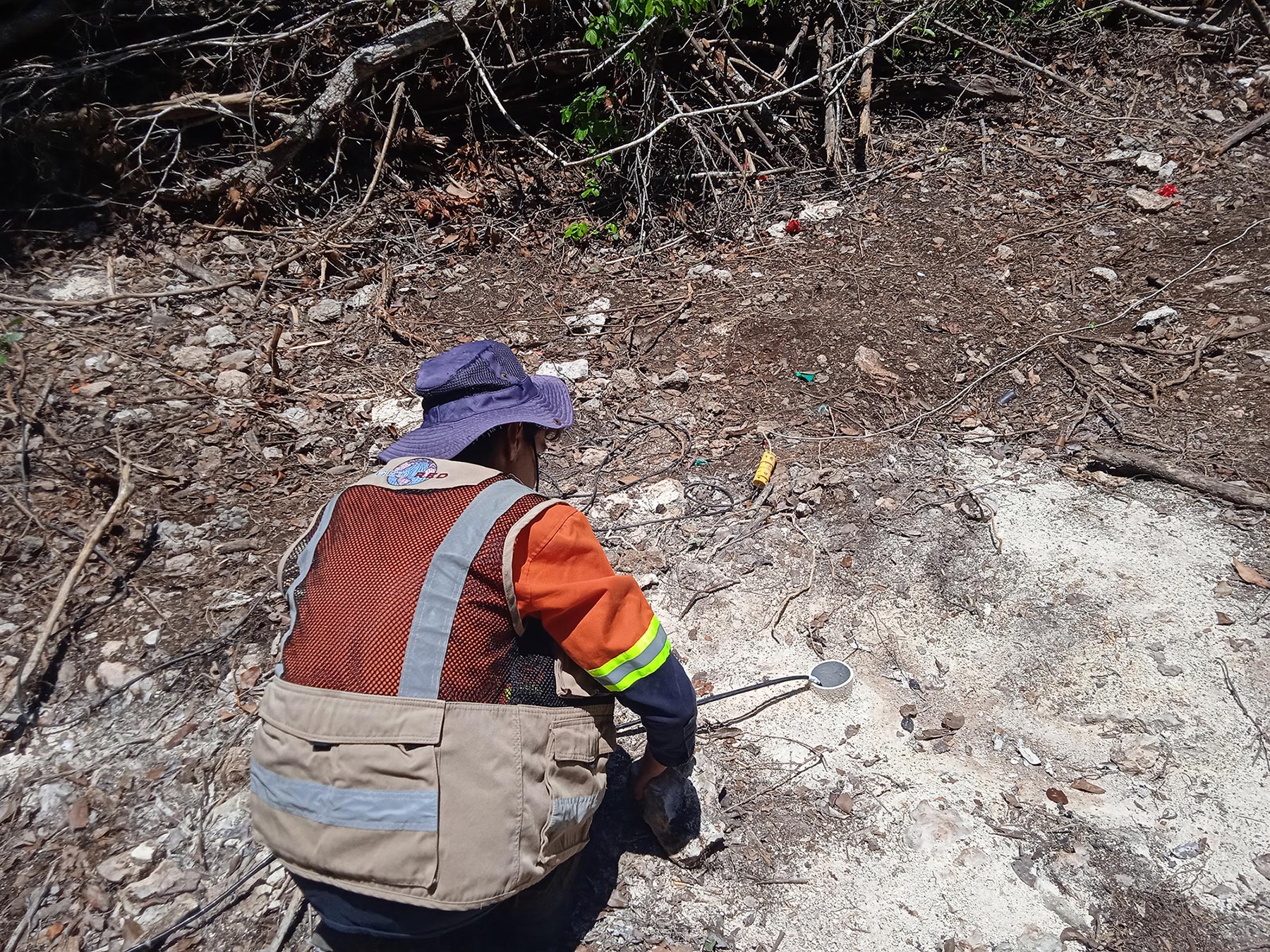

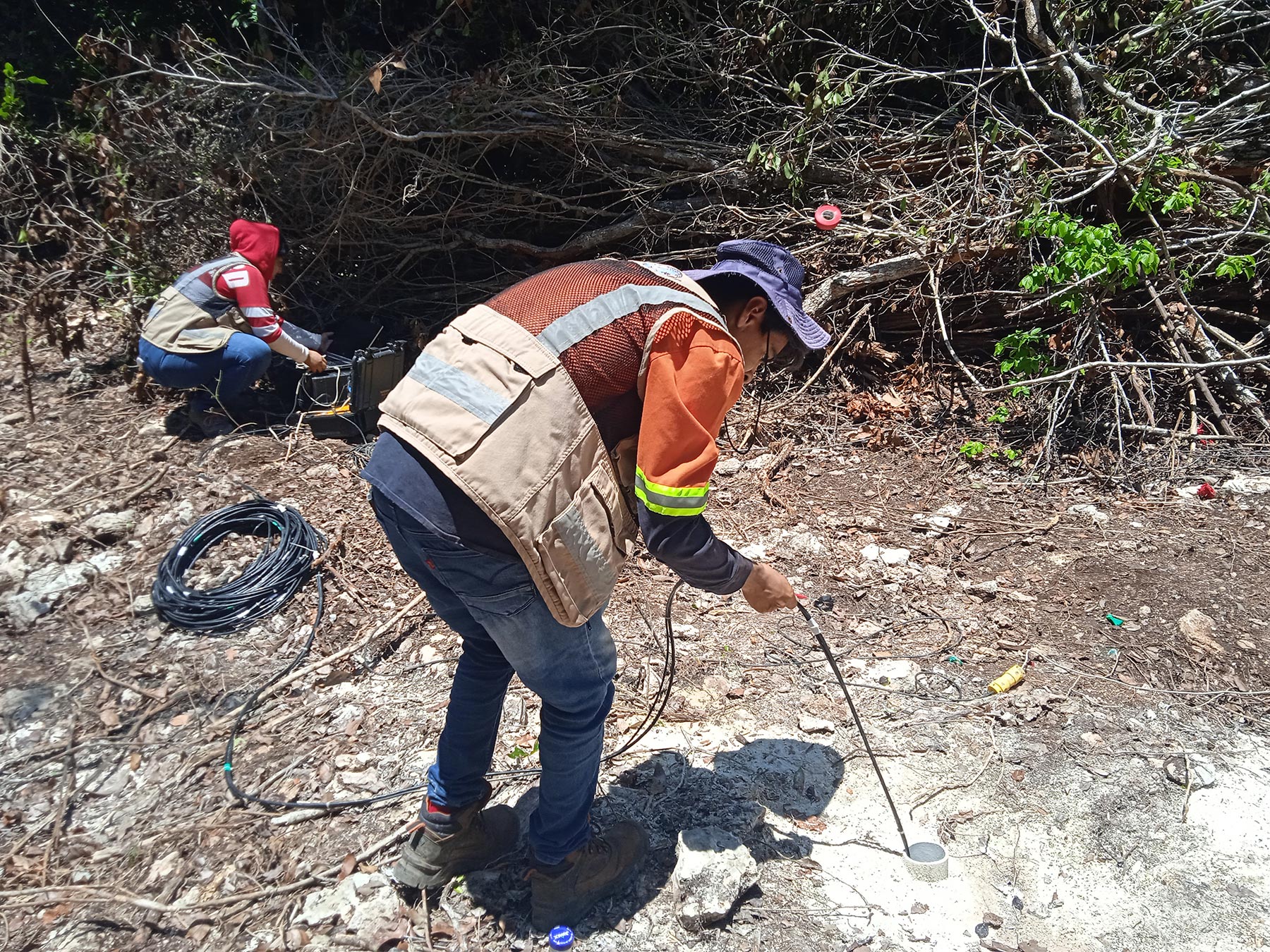

En el caso de la técnica llamada Down-Hole, un geófono especial conocido como geófono de pozo direccionable es introducido a una perforación realizada ex profeso con el fin de generar sismogramas a diferentes profundidades.

Las ondas sísmicas se generan mediante impactos mecánicos aplicados en la superficie del terreno, generando un impacto vertical con un marro para producir registros optimizados para la identificación de la onda P. Para el caso de las ondas de corte polarizadas, los impactos se realizan en ambos lados de una viga de madera, a la cual se le sube el eje trasero de una camioneta tipo Pickup.

Es importante señalar que se realizan 3 mediciones a cada metro de la perforación: una con el marro para onda P y dos a cada lado del polín de madera para ondas S, aprovechando que el geófono es direccionable, se aprovecha esta característica para orientarlo en la misma dirección que la fuente y que se optimice la visualización de la propiedad de las Ondas S para polarizarse y se pueda identificar más fácilmente el arribo de dicha onda.

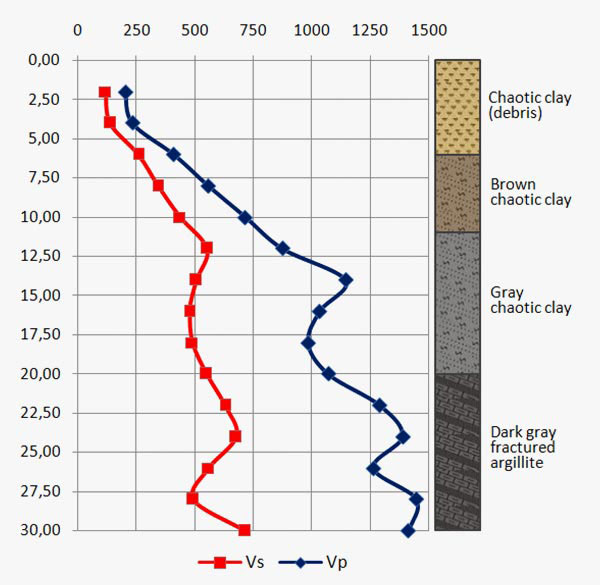

Aplicaciones: Clasificación de perfiles de suelo, obtención de módulos de Poisson, base para cálculos del espectro de diseño sísmico, apoyo a proyectos geotécnicos en general.

pruebas de poze down hole pruebas de poze down hole
pruebas de poze down hole
pruebas de poze down hole

COEFICIENTES ESPECTRALES

Esta metodología también conocida como Técnica de Nakamura (1985), consiste en realizar el cociente espectral de las componentes horizontales y verticales registradas en el sismómetro triaxial en el rango de frecuencias de 0.1 a 50 Hz. El máximo espectral resultado de este cociente es la frecuencia fundamental (y su inverso, el periodo) de vibración del subsuelo. Este parámetro es de interés para los estudios de geotecnia, específicamente en la etapa de diseño sísmico de las estructuras a construir en un sitio de interés.

Aplicaciones: Apoyo a Geotecnia, Frecuencia o Periodo Fundamental, Caracterización Geológica Somera.

pruebas de poze down hole
